Geberit Typ 40 Urinalsteuerung 004781003
- zur manuellen Spülauslösung von Urinalen
- für Geberit Montageelemente für Urinal mit Betätigung von vorne
- für Geberit Montageelemente für Urinal mit Betätigung von oben
- zum Einbau in Rohbausets für Geberit Urinalsteuerungen (ab Baujahr 2009)
- Breite 12,5 cm
EIGENSCHAFTEN
- Betätigungsplatte mit Sicherungsriegel
- Spülzeiteinstellung mit Luftdüsen (pneumatisch)
- Geringe Auslösekraft
- Geringe Hubbewegung
- Spülauslösung beim Loslassen der Betätigungstaste
- Spülmenge über Drosselschraube des Rohbausets bis auf 0,5 l pro Spülung reduzierbar
- Armaturengruppe II nach DIN 4109
- Trinkwasserberührende Komponenten bleifrei
TECHNISCHE DATEN
- Fließdruck 100–800 kPa
- Prüfdruck Wasser max. 1600 kPa
- Prüfdruck Luft / Inertgas max. 300 kPa
- Wassertemperatur max. 30 °C
- Betätigungskraft (N) max. 12 N
- Durchfluss bei 100 kPa / 1 bar
- ohne Durchflussbegrenzer 0.3 l/s
- Durchfluss bei 100 kPa / 1 bar
- mit Durchflussbegrenzer 0.18 l/s
- Mindestfließdruck für Berechnungsdurchfluss 100 kPa
- Relative Luftfeuchte = 100 %
- Berechnungsdurchfluss 0.22 l/s

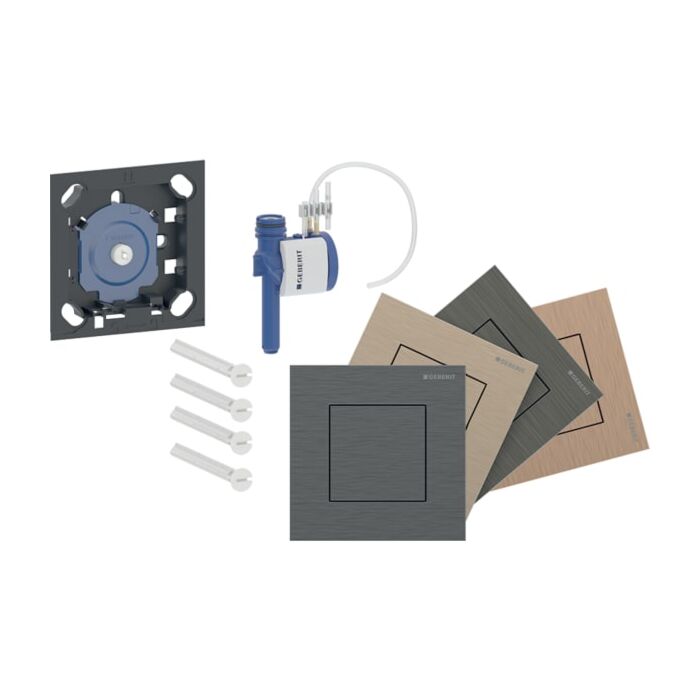

LIEFERUMFANG
- Typ 40 Betätigungsplatte, eckig
- Pneumatische Spülauslösung, vormontiert auf Befestigungsrahmen
- Pneumatikventil
- Befestigungsmaterial
