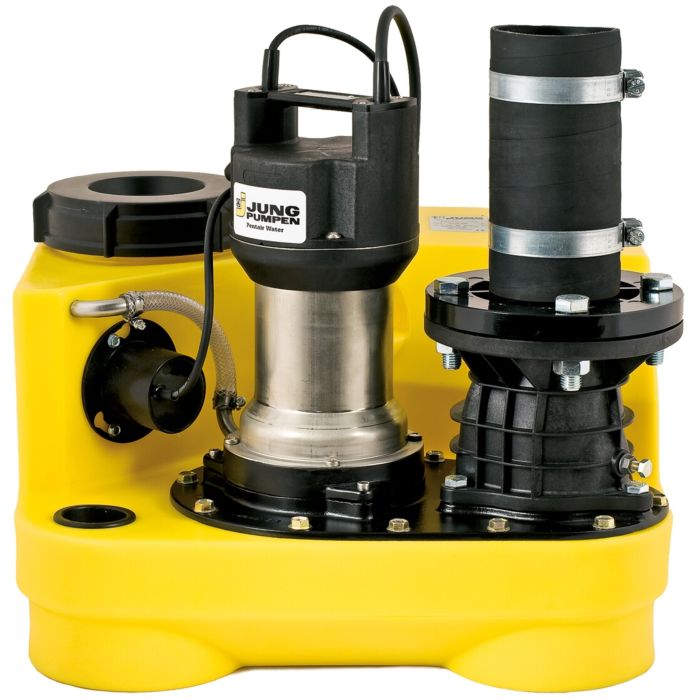

Station de relevage des eaux usées Jung Pumpen compli JP50076
L'unité unique submersible se compose d'un conteneur en plastique (PE) à plusieurs niveaux avec une base optimisée pour réduire les dépôts et les blocages, d'une plaque de support en fonte avec un logement annulaire intégré, d'un moteur monté, d'une soupape anti-retour et d'une sortie de pression.
Récipient:
Dimensions : 445 x 605 x 540 mm (H x L x P)
Capacité du conteneur : 50 l
Raccord de tuyau de ventilation DN 70 avec raccord à glissement, disponible en option avec un raccord DN 50.
4 entrées DN 100/50 sur trois côtés et sur le dessus.
Conception sous forme de manchon avec bride de serrage et limiteur d'insertion.
Hauteur d'entrée latérale : 180 mm
Raccordement vertical supplémentaire de 50 mm servant de prise pour, par exemple, une pompe à membrane manuelle.
Raccordement supplémentaire horizontal de 50 mm sous forme de manchon
Bride de raccordement DN 80
Raccord élastique à 2 colliers pour tuyau sous pression de diamètre extérieur de 90 mm
Pompe à moteur submersible, verticale, mono-étagée, pour le pompage des eaux usées selon la norme DIN 1986-3,
Prêt à l'emploi, monté sur le conteneur, roue à flux libre avec grande
Passage libre, fonctionnement à sec protégé grâce à un remplissage permanent à la graisse, thermostat moteur pour protection contre la surchauffe, entrée de câble étanche longitudinalement.
et interchangeables via une connexion par prise.
Passage libre : 50 mm
Débit Q : 33-13 m³/h
Hauteur de refoulement : 1 à 9 m
Indice de protection du moteur : IP 68
Tension : 1/N/PEx230
Puissance du moteur P2 : 0,95 kW
Régime moteur n : 2725 tr/min
Mode de fonctionnement : S3 selon VDE
Raccordement sous pression : DN 80
Poids : 31 kg
Pilotage:
Mise en marche et arrêt automatiques et dépendants du niveau d'eau
Capteur de niveau intégré au conteneur.
Boîtier de connecteur, 121 x 66 x 55 mm (H x L x P),
Indice de protection IP 44, câble de 4 m,
Voyant LED « prêt à fonctionner »
Commutateur automatique manuel-0
avertisseur sonore dépendant du secteur
Contact de signalisation de défaut collectif sans potentiel
| Convient pour les matières fécales | Oui |
| Matériau du conteneur | plastique |
| Qualité du matériau du conteneur | PE-80 |
| matériau du corps de pompe | fonte |
| Qualité des matériaux du corps de pompe | Fonte GG 25 (GJL-250) |
| Convient pour une utilisation en extérieur | Non |
| Positionnez-vous derrière la cuvette des toilettes | Non |
| Volume du conteneur | 50 l |
| Nombre de pompes | 1 |
| Tête de livraison maximale | 10 m |
| Dimensions maximales des pièces fixes | 525 mm |
| Avec unité de coupe | Non |
| Entrée de connexion | anneau de serrage |
| Diamètre de raccordement côté alimentation | DN 100 |
| Diamètre de raccordement côté alimentation | 110 mm |
| Nombre d'ouvertures d'entrée | 2 |
| Côté impression de la connexion | bride |
| Diamètre du raccord côté pression | DN 80 |
| Diamètre du raccord côté pression | 90 mm |
| Avec clapet anti-retour | Oui |
| bride d'étage de pression | PN 2.5 |
| Avec ventilation | Oui |
| Tension de connexion | 1 x 230 V |
| fréquence | 50 Hz |
| Puissance moteur enregistrée (P1) | 1370 W |
| puissance de sortie du moteur (P2) | 980 W |
| Courant nominal | 6 A |
| Indice de protection (IP) | IP68 |
| Classe d'isolation selon la CEI | B |
| raccordement électrique | Câble de connexion avec prise |
| Largeur | 525 mm |
| profondeur | 525 mm |
| Hauteur | 498 mm |
| Fonction d'alarme | Oui |
| Sortie d'alarme | Oui |
